Полуавтоматическое оборудование для испытаний на сжатие

СТАНДАРТ: ASTM C39, ISO EN 7500, 12390-4, GOST 10180-2012
LT-C0255  Полуавтоматическая машина для испытаний на сжатие 1500 кН, EN
LT-C0260  Полуавтоматическая машина для испытаний на сжатие 1500 кН, ASTM
LT-C0265 Полуавтоматическая машина для испытаний на сжатие 2000 кН, EN
LT-C0275  Полуавтоматическая машина для испытаний на сжатие 2000 кН, ASTM
LT-C0365 Полуавтоматическая машина для испытаний на сжатие 3000 кН, EN
LT-C0375 Полуавтоматическая машина для испытаний на сжатие 3000 кН, ASTM
LT-C0200/1 Силовая рама 2000 кН, сварная стенка, EN
LT-C0210/1 Силовая рама 2000 кН, сварная стенка, ASTM
LT-C0300/1 Силовая рама 3000 кН, сварная стенка, EN
LT-C0310/1 Силовая рама 3000 кН, сварная стенка, ASTM
LT-C0325  Полуавтоматический (моторизованный) гидравлический блок питания и цифровой считывающий блок LPI с батарейным питанием
LT-C0326 Полуавтоматический (моторизованный) гидравлический силовой агрегат
LT-C0327 LPI Цифровой считывающий блок с батарейным питанием
LT-C0228 Высокоточный датчик давления
LT-C0235  Дистанционные распорки ø20,5x2,5 см
LT-C0236 Дистанционные распорки  ø20,5x5 см
LT-C0237 Дистанционные распорки  ø20,5x8 см
LT-C0214 Блочные плиты с направляющими в сборе
ОПИСАНИЕ:

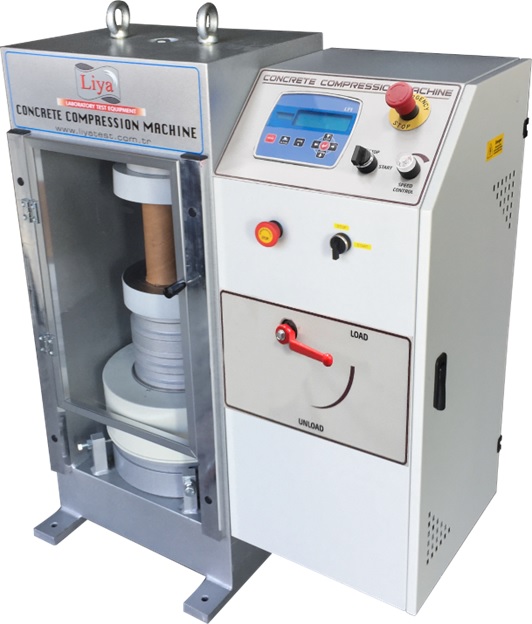

Полуавтоматические (моторизованные) испытательные прессы для бетона Liya Test с усилием 600 кН, 1500 кН, 2000 кН и 3000 кН предназначены для надежного и последовательного испытания на прочность широкого спектра образцов. Устройство произведено в соответствии со всеми стандартами EN, ASTM и BS, указанными выше, а также нормами CE по безопасности и здоровью оператора.

Испытание на сжатие определяет поведение материалов при разрушающих нагрузках. Образец сжимают и фиксируют деформацию при различных нагрузках.

Испытательные прессы в стандартной комплектации поставляются с прижимными пластинами в соответствии со стандартами EN. При использовании соответствующих пластин устройство также соответствует стандарту ASTM C39.
Испытательные прессы в стандартной комплектации ( в соответствии со старндартами EN) состоят из:
- Загрузочная рама
-Полуавтоматический гидравлический силовой агрегат
- Цифровой считывающий блок
-Распорки Ø 205×25 мм, Ø 205×50 мм и Ø 205×80 мм
-Верхняя плита ((с шариковым узлом )ø300 мм.
-Нижняя плита ø300 мм
-Загрузочный цилиндр в сборе и концевой выключатель для безопасности
- Передняя и задняя защитные двери для безопасности.
Испытательные прессы в стандартной комплектации ( в соответствии со старндартами ASTM) состоят из:
- Загрузочная рама
-Полуавтоматический гидравлический силовой агрегат
- Цифровой считывающий блок
-Распорки Ø 165×80 мм, Ø 165×50 мм и 2 шт. Ø 165×25 мм,
-Верхняя плита (с шариковым узлом) Ø165 мм,
-Нижняя плита Ø165 мм,
-Загрузочный цилиндр в сборе и концевой выключатель для безопасности
- Передняя и задняя защитные двери для безопасности
Бетонная силовая рама на сжатие
Грузовые рамы на нагрузку 2000 кН и 3000 кН являются наиболее популярными и доступными моделями рам сварного типа.
Силовая рама обеспечивает стабильность, необходимую для получения точных и повторяемых результатов испытаний на протяжении многих лет эксплуатации. Гидравлический силовой агрегат машины, блоки управления и считывания информации расположены с правой стороны грузовой рамы для облегчения доступа, повышения производительности и безопасности работы.

Верхние плиты/нижние плиты:
Верхняя плита (с шаровым узлом) Ø 30 x 5 см и нижняя плита Ø 30 x 5 см.
Нижняя и поворотная верхняя нажимные пластины позволяют проводить испытания широкого спектра цилиндров, кубов или аналогичных образцов.
-Изготовлен из высококачественной  стали, закалён и гладок.
• Значение шероховатости текстуры поверхности вспомогательных плит составляет ≤ 3,2 мкм.
• Верхняя плита Ø 165 мм, Ø 216 мм и Ø 300 мм (с шаровым узлом) и нижняя плита имеют центрирующие кольца на нижних плитах для правильного центрирования образцов куба размером 100 мм и 150 мм, цилиндра диаметром 100 мм и 150 мм.
•Верхняя плита диаметром 300 мм (с шаровым узлом) и нижняя плита имеют устройство центрирования образца на нижней плите в стандартном кубе размером 150 мм и цилиндре диаметром 150 мм.

ПОДВИЖНЫЕ( СКОЛЬЗЯЩИЕ ) БЛОЧНЫЕ ПЛАСТИНЫ
СТАНДАРТЫ: EN 772-1, 12390-4.
Подвижные (скользящие) блочные плиты устанавливаются на прессы для испытаний бетонных блоков и кирпичей, брикетов, пемзовых блоков и т. д. на прессы для испытаний бетона. Он устанавливается для испытания других строительных материалов.Благодаря системе скольжения подвижные блочные плиты можно легко перемещать без необходимости демонтажа других нажимных плит. Подвижные (скользящие) блочные пластины должны быть собраны на заводе.

При использовании подвижных (скользящих) блочных плит следует учитывать, что вертикальный зазор уменьшится на 50 мм. Подъемное устройство для подвижных (скользящих) блочных плит используется для добавления и удаления промежуточных промежуточных частей между поршнем и нижней плитой. , при этом легко размещая нижнюю пластину и регулируя вертикальный зазор.
Технические характеристики:

РАСПОРНЫЕ ДЕТАЛИ:
Распорные детали используются для уменьшения вертикального пространства между верхней и нижней пластинами.
Загрузочный цилиндр в сборе и концевой выключатель:

Все рамы имеют одинарный поршневой шток, действующий вверх. Диаметр поршня меняется в зависимости от мощности.
Максимальный ход штока составляет 50 мм, установлен концевой выключатель, предотвращающий передвижение штока, что приводит к отключению питания насоса в целях безопасности.
В конце процесса испытания, чтобы начать новое испытание, поршень возвращается в положение по умолчанию.
Датчик давления используется для измерения нагрузки.
Между цилиндром и поршнем, установленным на цилиндре, имеется коаксиальное уплотнение из ПТФЭ с низким коэффициентом трения.
ПОЛУАВТОМАТИЧЕСКИЙ (МОТОРИЗОВАННЫЙ) ГИДРАВЛИЧЕСКИЙ БЛОК ПИТАНИЯ И ЦИФРОВОЙ СЧИТЫВАЮЩИЙ БЛОК
Полуавтоматический (моторизованный) гидравлический силовой агрегат
Полуавтоматический (моторизованный) гидравлический силовой агрегат устройства расположен с правой стороны загрузочного корпуса для удобства доступа, повышения эффективности и безопасности.

Полуавтоматический (моторизованный) гидравлический силовой агрегат устройства оснащен двухступенчатым насосом.
Управляемый цифровым считывающим устройством, он предназначен для контролируемой подачи масла на поршень для обеспечения необходимого давления в загрузочном корпусе.
Насос с быстрой загрузкой и предохранительный клапан (клапан максимального давления) для предотвращения перегрузки входят в стандартную комплектацию устройства.
Максимальное рабочее давление системы составляет 420 бар.
Двухступенчатый насос:
Двухступенчатый насос состоит из 2-х групп:
1. Шестеренчатый  насос низкого давления
2. Радиально-поршневой насос высокого давления
Шестеренчатый насос низкого давления с высоким расходом используется для быстрой предварительной загрузки.
Радиально-поршневой насос высокого давления обеспечивает подачу масла под высоким давлением, необходимого для испытаний.
В двухступенчатом насосе для быстрого подхода используется шестеренный насос с высокой подачей и низким давлением, а для выполнения испытаний используется долговечный насос с регулируемой производительностью с низкой подачей и высоким давлением. Устройство быстрого подхода сокращает интервал времени от запуска поршня до момента соприкосновения верхней плиты с образцом. Эта превосходная функция помогает сэкономить много времени при тестировании большого количества образцов.
МОТОР
Двигатель который приводит в движение сдвоенные насосы в двигателе переменного тока.
Распределительный блок
Распределительный блок используется для управления направлением потока масла, подаваемого двухступенчатым насосом,
На распределительном блоке установлены следующие детали: Предохранительный клапан (клапан максимального давления), датчик и клапан сброса давления.
Высокоточный датчик давления
Линейка полуавтоматических и автоматических машин LIYA может быть дополнена дополнительным высокоточным датчиком давления специального класса калибровки 1, начиная с 1% от всего ассортимента.
Эти уникальные характеристики позволяющие  использовать машины для широкого спектра применений, включая:
*испытание бетона  при сжатии в раннем возрасте (2-3 дня)
*испытание на прочность на сжатие раствора (цемента) с использованием соответствующего оборудования для испытаний под давлением,
* испытания на прочность на сжатие  сердечника ( малого диаметра).
МАСЛЯНЫЙ БАК:
В масляном баке содержится достаточно масла для заполнения гидравлической системы и приведения в движение поршня во время эксперимента.

Уровень и температура масла видны по индикатору, расположенному над масляным баком.

Емкость бака составляет 15 л. Следует использовать масло для гидравлического двигателя № 46.
Цифровой считывающий блок:
Цифровой считывающий блок предназначен для использования с тензодатчиками или датчиками давления для проведения испытаний на различных материалах.

Пиковое значение и изменения нагрузки во время тестирования можно отслеживать на экране.
• Функция удержания пикового значения

• Легкий сброс предварительной загрузки

• 5 цифр

* Многоточечная калибровка
МЕРЫ ПРЕДОСТОРОЖНОСТИ:
Клапаны максимального давления для предотвращения перегрузки,

* Концевой выключатель, ограничивающий расстояние перемещения поршня,

• Кнопка аварийной остановки,

• Передние и задние защитные двери для обеспечения безопасности.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
