Комплект для консолидационного тестирования

СТАНДАРТ: ASTM D2435, D3877, D4546, AASHTO T216, CEN ISO/TS 17892-5, BS 1377:5
LT-S0251 Комплект для испытаний на консолидацию под высоким давлением
LT-S0252 Комплект для консолидационного тестирования ASTM
LT-S0253 Комплект для проверки консолидации BS/EN
LT-S0254 Набор для испытаний на консолидацию весит 20 кг.
LT-S0250/1 Загрузочная рама
LT-S0250/2 Консолидационный стол, вместимость 3 одометра
LT-S0251/1 Ячейка консолидации, Ø 50 мм. С нижним и верхним пористым камнем, прижимной подушкой и режущим кольцом.
LT-S0251/2 Нижний и верхний пористый камень для ячейки Ø 50 мм
LT-S0251/3 Прижимная пластина для ячейки Ø 50 мм
LT-S0251/4 Врезное кольцо для ячейки Ø 50 мм
LT-S0251/5 Калибровочный диск для ячейки Ø 50 мм
LT-S0251/6 Устройство для подготовки проб для кювет Ø 50 мм
LT-S0252/1 Ячейка уплотнения, Ø 63,5 мм, с нижним и верхним пористым камнем, прижимной подушкой и режущим кольцом.
LT-S0252/2 Нижний и верхний пористый камень для ячейки Ø 63,5 мм
LT-S0252/3 Прижимная пластина для ячейки Ø 63,5 мм
LT-S0252/4 Врезное кольцо для ячейки Ø 63,5 мм
LT-S0252/5 Калибровочный диск для ячейки Ø 63,5 мм
LT-S0252/6 Устройство для подготовки проб для кювет Ø 63,5 мм
LT-S0253/1 Ячейка уплотнения, Ø 75 мм, с нижним и верхним пористым камнем, прижимной подушкой и режущим кольцом.
LT-S0253/2 Нижний и верхний пористый камень для ячейки Ø 75 мм
LT-S0253/3 Прижимная пластина для ячейки Ø 75 мм
LT-S0253/4 Врезное кольцо для ячейки Ø 75 мм
LT-S0253/5 Калибровочный диск для ячейки Ø 75 мм
LT-S0253/6 Аппарат для подготовки проб для кюветы Ø 75 мм
LT-G8001 Аналоговый компаратор, 30 x 0,01 мм
LT-G8006 Цифровой компаратор, 12,7 x 0,01 мм
LT-G8007 Цифровой компаратор, 25 x 0,01 мм
LT-G8009 Цифровой компаратор, 12,7 x 0,001 мм
LT-G8010 Цифровой компаратор, 25 x 0,001 мм
LT-G8020 Набор грузов 16 кг (2x 5 кг, 1x 2 кг, 2x 1 кг, 3x 0,5 кг, 2x 0,25 кг)
LT-G8021 Набор грузов 32 кг (1x 10 кг, 3x 5 кг, 2x 2 кг, 1x 1 кг, 3x 0,5 кг, 2x 0,25 кг)
LT-G8022 Набор грузов 50 кг (3x 10 кг, 2x 5 кг, 3x 2 кг, 2x 1 кг, 3x 0,5 кг, 2x 0,25 кг)
LT-G8023 Набор грузов 64 кг (4x 10 кг, 3x 5 кг, 2x 2 кг, 3x 1 кг, 3x 0,5 кг, 2x 0,25 кг)
LT-G8024 Набор грузов 80 кг (6x 10 кг, 2x 5 кг, 3x 2 кг, 2x 1 кг, 3x 0,5 кг, 2x 0,25 кг)
LT-G0101 Статический Unilogger + блок сбора данных по каналам

ОПИСАНИЕ:
Набор для испытаний на консолидацию теста Liya основан на измерении количества и скорости консолидации под вертикальным и осевым давлением путем обеспечения дренажа с нижней и верхней поверхности водонасыщенного и не наковальенного образца грунта, боковая деформация которого была предотвращена.
Одноосный эксперимент по консолидации используется для определения свойств консолидации почв с низкой проницаемостью.

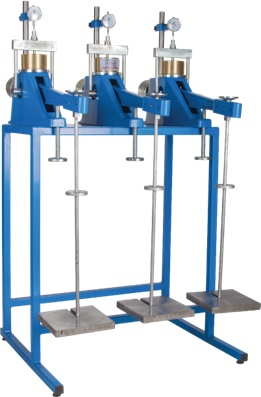

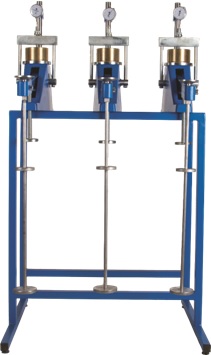

Ячейка консолидации, нижний и верхний пористый камень, прижимная подушка, режущее кольцо и корпус, часы коллапса, набор веса 50 кг и 9:1, 10:1, 11:1 Рычаги пропорциональной загрузки поставляются в комплекте с консолидационным столом емкостью 3 эдометра.
Сбор данных и программное обеспечение
4- или 8-канальный статический блок сбора данных используется для записи данных об изменении длины в зависимости от времени.
Высокое разрешение: 260 000 точек.
Последовательное подключение к компьютеру и принтеру.
ЦП-карта с процессором с 32-разрядной архитектурой ARM risk.
4 или 8 аналоговых каналов для датчиков измерения смещения.
Программное обеспечение для экспериментов по консолидации используется в сочетании с блоками сбора данных в соответствии со стандартами ASTM D2435, D3877, D4546, BS 1377:5 и AASHTO T216. Последовательный порт RS232 используется для подключения датчиков изменения высоты к блоку сбора данных, а блок сбора данных - к компьютеру. Для использования программного обеспечения для консолидации блок сбора данных должен быть включен на этапе консолидации. Изменение данных об изменении высоты в зависимости от времени можно отслеживать с помощью программного обеспечения. Пользователь может начать запись данных с помощью программного обеспечения и остановить процесс записи. Этапы повышения давления и декабря регистрации данных, которые должны применяться в эксперименте, могут быть определены пользователем или выбраны с помощью программного обеспечения.
8 различным столбцам, включенным в программное обеспечение для консолидации, можно присвоить 8 различных значений давления. Пользователь также может вручную ввести значения вертикального смещения в эти столбцы. Графики временного смещения строятся как временной квадратный корень, так и значение временного логарифма. Программное обеспечение показывает результаты инженерных вычислений, такие как квадратный корень T90, T50, T100, mv, Cv. Эти вычисления выполняются в соответствии со стандартом с использованием наилучшего линейного алгоритма. Поскольку для интерпретации этих параметров требуется инженерная точка зрения, все экспериментальные данные и графики могут быть экспортированы в Microsoft Excel для подробного анализа.
Поддержка иностранных языков и настраиваемый пользовательский интерфейс
Создание отчетов и диаграмм в виде листов MS Excel
Неограниченная гибкость при изменении проектов отчетов и диаграмм.
ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА:
